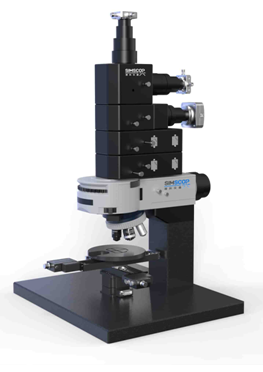

Конфокальные рамановские микроскопы
Конфокальная рамановская микроскопия (CRM) объединяет методы рамановской спектроскопии и конфокальной микроскопии. Этот передовой аналитический инструмент использует рамановское рассеяние для получения соответствующей информации от образцов, одновременно достигая получения изображений с высоким пространственным разрешением благодаря конфокальной системе.
Серия рамановских микроскопов использует модульную концепцию дизайна и обладает множеством внешних интерфейсов. Путем интеграции различных модулей система достигает мультифункциональности, значительно повышая гибкость и расширяемость. Система не только позволяет получать рамановские спектры и изображения образцов, но также поддерживает получение 3D конфокальных изображений с помощью модуля SIMSCOP. Пользователи могут гибко подключать внешние лазерные источники, спектрометры и различные столики для образцов в соответствии с экспериментальными или прикладными потребностями для достижения множества функций.
| Модель | SIMSCOP-RAMAN-S1 | SIMSCOP-RAMAN-S2 |
| Лазер | Одноканальный лазер Длины волн: 532, 638, 785 нм опция Мощность: 100 мВт, Ширина линии: 0.003 нм, Стабильность мощности: 1% |
Многоканальный лазер: До 5 каналов Длины волн: 405, 532, 638, 785 1064 нм, Мощность: 100 мВт, Ширина линии: 0.001 нм, Стабильность мощности: 1% Поддержка БИК |
| Совместимые спектрометры | Оптоволоконный спектрометр / Спектрограф сторонних производителей / Монохроматор (Horiba, Andor, и тд.) | |
| Спектральное разрешение | Оптоволоконный спектрометр: ≤4 см⁻¹ / Спектрограф/монохроматор сторонних производителей: ≤1.23 см⁻¹ | |
| Спектральный диапазон | 100 – 15000 см⁻¹ (доступна кастомизация) | |
| Опции датчика оптоволоконного спектрометра | Опция 1: M Series — Hamamatsu S10420 | 2048 x 64 пикс., BSI с охлаждением |
| Опция 2: MC Series — Hamamatsu S7031-1006S | 1044 x 64 пикс., BSI CCD | |
| Опция 3: HiNA Series — E2V | 2000 x 264 пикс. BSI CCD с охлаждением до -70°C | |
| Темновой ток <0.001e⁻/пикс./сек | ||
| Широкоугольная камера | Камера с задней подсветкой CMOS | |
| 15 FPS при 5440×3648; 50 FPS при 2736×1824; 60FPS при 1824×1216 | ||
| Конфокальный режим | Пинхол с ручной регулировкой | Электрический пинхол с постоянной регулировкой скорости |
| Разрешение конфокальной визуализации | Объектив ~200 нм @100x | |
| Размер пятна | ~1 мкм @ 50x | |
| Подвижка для образца | электрическая XY (с ручной опцией), ручная Z (с возможностью апгрейда до электрической), точность повторения позиции: ±0.25 мкм |
электрическая XYZ, точность повторения позиции: ±0.25 мкм |
| Дистанция перемещения | XY: 50 * 50 мм, Z: 150 мм (доступна кастомизация) | |
| Ёмкость по нагрузке | 10 кг | |
| Совместимость с подвижками | Совместимость со стандартными растягивающими, высокотемпературными и криоподвижками, а также подвижками in-situ и вакуумными | |
| Совместимость с микроскопами | Совместимость с прямыми и инвертированными микроскопами | |
| Объективы (Опция) | Большое рабочее расстояние, 10X объектив NA: ≥0.25; WD: ≥30 мм; Разрешение: ≤1 мкм | |
| Большое рабочее расстояние, 20X объектив NA: ≥0.40; WD: ≥20 мм; Разрешение: ≤0.80 мкм | ||
| Большое рабочее расстояние, 50X объектив NA: ≥0.50; WD: ≥10 мм; Разрешение: ≤0.60 мкм | ||
| ПО | Стандартные функции | Дополнительные функции |
| 1. Автофокус по оси Z | ||
| 2. Адаптивный конфокальный пинхол | ||
| 3. 3D сканирование | ||
| 4. Расширенный анализ данных рамановской спектроскопии | ||
