Акусто-оптические дефлекторы

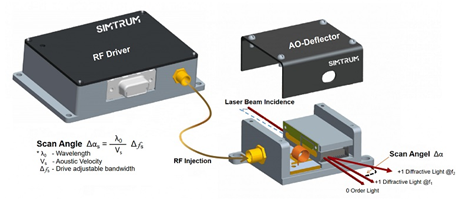

Акусто-оптический дефлектор (AODF) может осуществлять сканирование лазерным пучком путем изменения частоты ВЧ-сигнала. Положение сканирования может быть произвольным, осуществлять непрерывное линейное сканирование и последовательное поточечное отклонение, с точностью управления положением до нанорадиан. Оптимальная эффективность AODF обычно достигается для коллимированных пучков; несоответствие угла Брэгга возникает из-за того, что AODF может выполнять оптическое согласование только на одной частоте. Как правило, это приводит к снижению эффективности.
Мы предлагаем AODF, которые могут быть спроектированы для одно- и двумерного сканирования, со специально разработанным ВЧ-драйвером, который может реализовывать развертку частоты, чирпирование и другие методы управления, что удобно для клиентов для быстрой реализации различных функций.
Применения
- Прямая лазерная запись
- Сверление прецизионных печатных плат
- Тестирование полупроводников
- Лазерное производство рулонных материалов
- Лазерная печать
- Сортировка клеток
- Голографическая визуализация
- Системы быстрого масштабирования
| Параметр | Значение |
| Материал | Кристаллический кварц / Диоксид теллура |
| Акустическая мода | Продольная / Сдвиговая (Скр. звука 616 м/с) |
| Рабочая длина волны | 266 / 355 / 364 / 405 / 488 / 515 / 532 / 561 / 813 / 1064 / 1083 / 1550 / 10600 нм |
| Поляризация | Линейная, перпендикулярна основанию |
| Пропускание | > 90% ~ 99% |
| Рабочая апертура | см. информацию о продукте |
| Центральная частота (Fc) | 75 ~ 1500 МГц |
| Полоса пропускания ВЧ сигнала (RB) | 10 ~ 1000 МГц |
| Эффективность дифракции @RB | > 20 ~ 80% |
| ВЧ мощность | 3.5 ~ 22 Вт (Макс.) |
| Входное сопротивление | 50 Ом, ном. |
| КСВН (КСВ) @Fc | < 2.1:1 / < 3:1 |
| ВЧ разъем | SMA-F |
| Охлаждение | Кондуктивное / Водяное |
| Материал корпуса | Алюминиевый сплав 6063 |
