Акусто-оптические сдвигатели частоты (AOFS)
Акусто-оптическое устройство, которое преобразует частоту входного света в частоту ВЧ-сигнала.

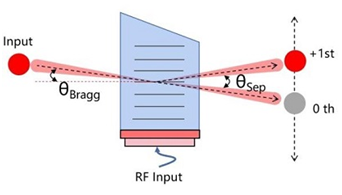

После прохождения лазерным пучком акусто-оптического устройства дифрагированный выходной пучок приобретает сдвиг частоты. Акусто-оптические сдвигатели частоты (AOFS) — это компактные устройства, специально разработанные для сдвига частоты. В зависимости от выбранного угла падения, AOFS будет сдвигать частоту вверх или вниз на частоту приложенного ВЧ-сигнала, и два или более устройств могут быть каскадированы для достижения суммы или разности частот. SIMTRUM предлагает продукты AOFS, в которых используются специально разработанные углы поглотителя акустических волн для минимизации отражения звука и повышения эффективности AOFS.
В дополнение к обычным продуктам на основе TeO2, AOFS от SIMTRUM также предлагает множество продуктов, включая UVFS и монокристаллы Ge, которые могут использоваться индивидуально или каскадно для достижения сдвига частоты 15-250 МГц по требованию.
Применения
- Лазерная гетеродинная интерферометрия
- Лазерное доплеровское измерение скорости
- Доплеровское измерение вибрации (LDV)
| Параметр | Значение |
| Материал | Диоксид теллура |
| Акустическая мода | Сдвиговая |
| Рабочая длина волны | 633 / 1064 нм |
| Поляризация | Падающий пучок: Линейная, горизонтальная относительно основания Пучок 1-го порядка: Линейная, вертикальная относительно основания Пучок 0-го порядка: Линейная, горизонтальная относительно основания |
| Пропускание | > 95% ~ 97% |
| Рабочая апертура | 1.0 / 3.0 мм |
| Центральная частота (Fc) | 20 ~ 115 МГц |
| Полоса пропускания ВЧ сигнала (RB) | 5 ~ 15 МГц |
| Эффективность дифракции @RB | > 80% |
| ВЧ мощность | < 1 ~ 2 Вт (Макс.) |
| Входное сопротивление | 50 Ом, ном. |
| КСВН (КСВ) @Fc | < 2.5:1 / < 3:1 |
| ВЧ разъем | SMA-F |
| Охлаждение | Кондуктивное |
| Материал корпуса | Алюминиевый сплав 6063 |
