Общие сведения
Компания MultiFields Technologies занимается разработкой и производством нанопозиционеров, основанных на пьезоэлементах (пьезоподвижек). Эти высокотехнологичные устройства позволяют обеспечивать перемещение объектов с предельной точностью в десятки и даже единицы нанометров. Отдельная линейка специализированных исполнений нанопозиционеров - криогенные нанопозиционеры позволяют работать в условиях вакуума и сверхнизких температур. Благодаря непревзойденной точности, нанопозиционеры успешно находят применение в промышленности и передовых научных исследованиях, в частности – в сфере квантовых технологий.
Линейные низкотемпературные пьезопозиционеры
|

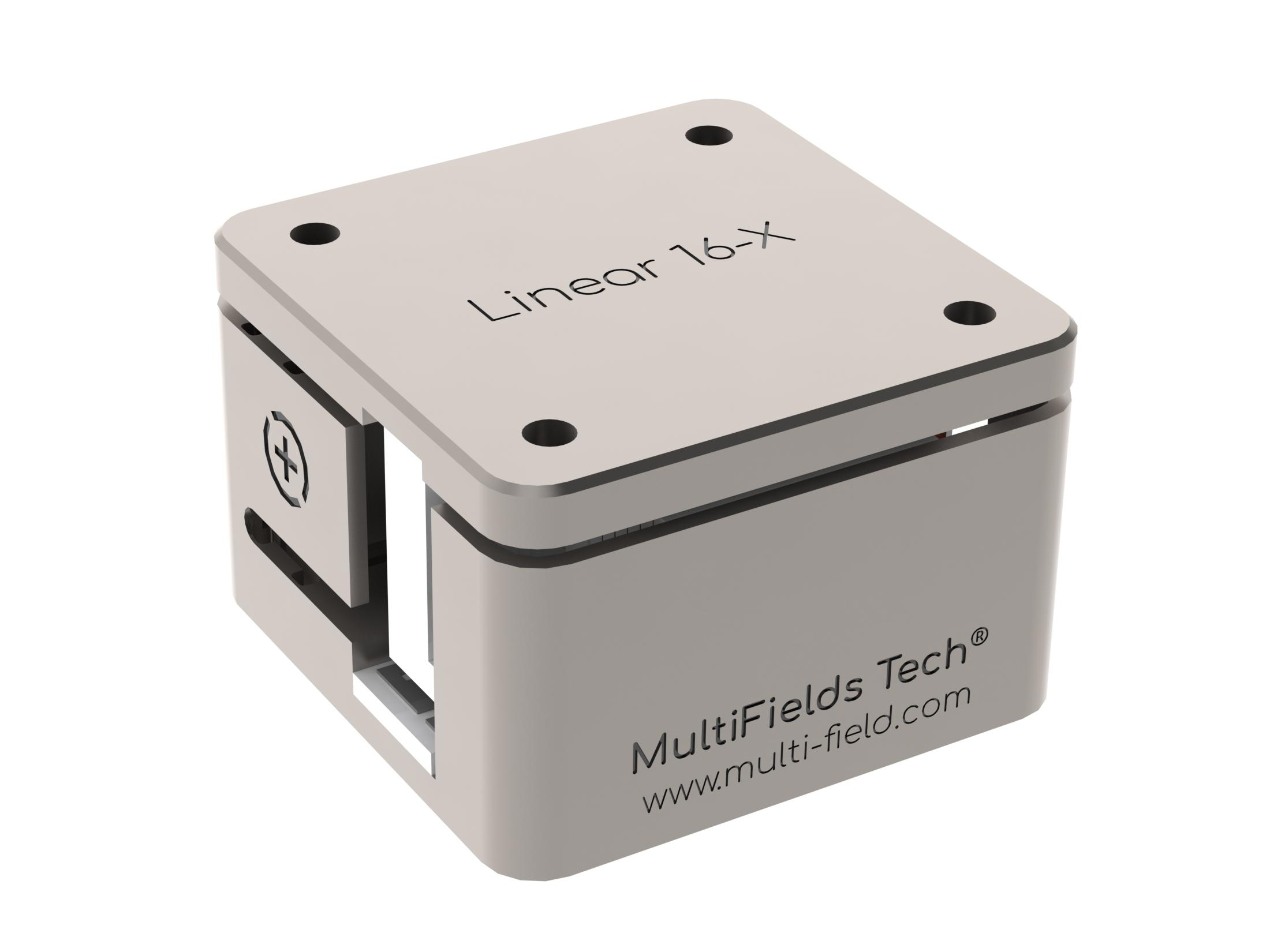

Linear16-x
|

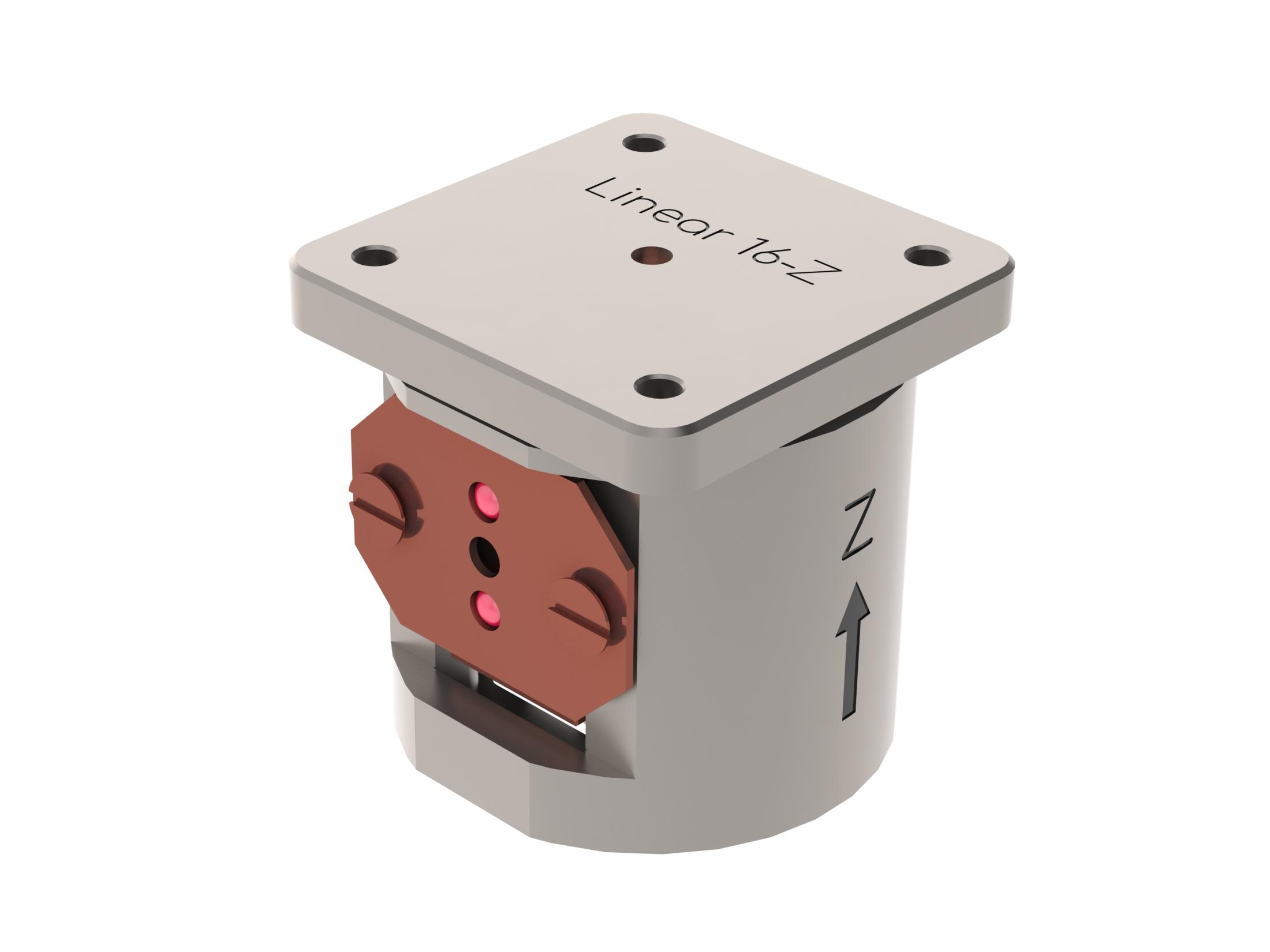

Linear16-z |
Linear25-x-Slim |
Linear25-x-Pro |
Liear25-z
|
| Серия |
16 мм |
25 мм |
| 1 Рабочие условия |
• Стандартно: 1.4 К ~ 400 К; 2e-7 мбар; 18 Тл
• Опция1 - .ULT (сверхнизкие температуры), наименьшая возможная температура 30 мК;
• Опция2 - .UHV (сверхвысокий вакуум), наилучшее разрежение 2E-11 мбар; |
| 2 Габариты |
16*16*10.5 мм |
16*16*16 мм |
25*25*9.5 мм |
25*25*17 мм |
25*25*19.6 мм |
| 3 Диапазон перемещений |
3 мм |
3 мм |
6 мм |
6 мм |
6 мм |
| 4 Макс. нагрузка |
50 г |
250 г |
500 г |
300 г |
300 г |
| 5 Динамическая движущая сила |
1.5 Н |
3 Н |
2 Н |
3 Н |
3 Н |
| 6 Тип энкодера |
Резистивный датчик |
| Диапазон действия датчика |
3 мм |
3 мм |
6 мм |
6 мм |
6 мм |
| Разрешение датчика |
150 нм |
| Воспроизводимость результатов датчика |
1 -2 мкм |
| 7 Управляющее напряжение |
Макс. 200 В |
| 8 Количество пинов |
Привод – 2, Датчик - 3 |
Привод - 2 / 4 (adv), Датчик - 3 |
Привод – 2, Датчик - 3 |
Привод - 2 / 4 (adv),
Датчик - 3 |
| 9 Вес |
10 г |
12 г |
24 г |
28 г |
34 г |
|
Linear25-z-LR
|
Linear35-x-Slim |
Linear55-x-Slim |
Linear55-x-Pro
|
| Серия |
25 мм |
35 мм |
55 мм |
| 1 Рабочие условия |
• Стандартно: 1.4 К ~ 400 К; 2e-7 мбар; 18 Тл
• Опция1 - .ULT (сверхнизкие температуры), наименьшая возможная температура 30 мК;
• Опция2 - .UHV (сверхвысокий вакуум), наилучшее разрежение 2E-11 мбар; |
| 2 Габариты |
25*25*29.6 мм |
35*35*10.5 мм |
55*55*10.5 мм |
55*55*21.2 мм |
| 3 Диапазон перемещений |
16 мм |
20 мм |
30 мм |
25 мм |
| 4 Макс. нагрузка |
300 г |
2500 г |
2500 г |
500 г |
| 5 Динамическая движущая сила |
3 Н |
3 Н |
3 Н |
5 Н |
| 6 Тип энкодера |
Резистивный датчик |
| Диапазон действия датчика |
16 мм |
20 мм |
30 мм |
25 мм |
| Разрешение датчика |
150 нм |
| Воспроизводимость результатов датчика |
1 -2 мкм |
| 7 Управляющее напряжение |
Макс. 200 В |
| 8 Количество пинов |
Привод - 2 / 4 (adv)
Датчик - 3 |
Привод – 3, Датчик - 3 |
Привод – 2, Датчик - 3 |
Привод - 2 / 7 (adv)
Датчик - 3 |
| 9 Вес |
40 г |
38 г |
130 г |
200 г |
Низкотемпературные поворотные пьезопозиционеры
|
Rotator16 |
Rotator25 |
| Серия |
16 мм |
25 мм |
| 1 Рабочие условия |
• Стандартно: 1.4 К ~ 400 К; 2e-7 мбар; 18 Тл
• Опция1 - .ULT (сверхнизкие температуры), наименьшая возможная температура 30 мК;
• Опция2 - .UHV (сверхвысокий вакуум), наилучшее разрежение 2E-11 мбар; |
| 2 Габариты |
Диаметр: 16*15.6 мм |
25*25*16.5 мм |
| 3 Диапазон перемещений |
360 ° бесконечно |
| 4 Макс. нагрузка |
100 г |
250 г |
| 5 Динамический крутящий момент |
0.4 Нсм |
1.5 Нсм |
| 6 Макс. ускорение @300 К |
10 °/с |
3 °/с |
| 7 Тип энкодера |
Резистивный датчик |
| Диапазон действия датчика |
270 ° |
320 ° |
| Разрешение датчика |
10 м° |
| Воспроизводимость результатов датчика |
50 м° |
| 8 Управляющее напряжение |
Макс. 200 В |
| 9 Количество пинов |
Привод - 2
Датчик - 3 |
Привод - 2
Датчик - 3 |
| 10 Основной корпус |
Стандартно: Чистый Ti
ULT(сверхнизкие температуры): BeCu |
| 11 Вес |
10 г |
24 г |
|
Rotator25-optic |
Rotator35 |
| Серия |
25 мм |
55 мм |
| 1 Рабочие условия |
• Стандарт: 1.4 К ~ 400 К; 2e-7 мбар; 18 Тл
• Опция 1 - .ULT (сверхнизкие температуры), наименьшая возможная температура 30 мК;
• Опция2 - .UHV (сверхвысокий вакуум), наилучшее разрежение 2E-11 мбар; |
| 2 Габариты |
30*23*14.5 мм |
35*35*16.5 мм |
| 3 Диапазон перемещений |
360 ° бесконечно |
| 4 Макс. нагрузка |
250 г |
500 г |
| 5 Динамический крутящий момент |
1.5 Нсм |
2.5 Нсм |
| 6 Макс.ускорение при 300 К |
3 °/с |
10 °/с |
| 7 Тип энкодера |
Резистивный датчик |
| Диапазон действия датчика |
320 ° |
| Разрешение датчика |
10 м° |
| Воспроизводимость результатов датчика |
50 м° |
| 8 Управляющее напряжение |
Макс. 200 В |
| 9 Количество пинов |
Привод - 2
Датчик - 3 |
| 10 Корпус |
Стандартно: Чистый Ti
ULT (сверхнизкие температуры): BeCu |
| 11 Вес |
24 г |
45 г |
Низкотемпературные гониометрические пьезопозиционеры
|
Goniometer25-theta |
Goniometer25-phi |
| Серия |
25 мм |
| 1 Рабочие условия |
• Стандартно: 1.4 К ~ 400 К; 2e-7 мбар; 18 Тл
• Опция 1 - ULT (сверхнизкие температуры), наименьшая возможная температура 30 мК;
• Опция 2 – UHV (сверхвысокий вакуум), наилучшее разрежение 2E-11 мбар; |
| 2 Габариты |
25*25*12.5 мм |
25*25*12.5 мм |
| 3 Расстояние между центром вращения и верхней пластиной |
41 мм |
53.5 мм |
| 4 Диапазон перемещений |
6.6 ° |
6 ° |
| 5 Макс. нагрузка |
200 г |
200 г |
| 6 Динамическая сила |
2.2 Н |
2.2 Н |
| 7 Тип энкодера |
Резистивный датчик |
| Диапазон действия датчика |
6.6 ° |
6 ° |
| Разрешение датчика |
0.2 м° |
| 8 Управляющее напряжение |
Макс. 200 В |
Макс. 200 В |
| 9 Количество пинов |
Привод - 2
Датчик – 3 |
| 10 Корпус |
Стандарт: чистый Ti;
ULT (сверхнизкие температуры): BeCu |
| 11 Вес |
20 г |
20 г |
|
Goniometer35-theta |
Goniometer35-phi |
| Серия |
35 мм |
| 1 Рабочие условия |
• Стандарт: 1.4 К ~ 400 К; 2e-7 мбар; 18 Тл
• Опция 1 - .ULT (сверхнизкие температуры), наименьшая возможная температура 30 мК;
• Опция 2 - .UHV (сверхвысокий вакуум), наилучшее разрежение 2E-11 мбар; |
| 2 Габариты |
35*35*16 мм |
35*35*16 мм |
| 3 Расстояние между центром вращения и верхней пластиной |
50 мм |
66 мм |
| 4 Диапазон перемещений |
12 ° |
10 ° |
| 5 Макс. нагрузка |
500 г |
500 г |
| 6 Динамическая сила |
3 Н |
3 Н |
| 7 Тип энкодера |
Резистивный датчик |
| Диапазон действия датчика |
12 ° |
10 ° |
| Разрешение датчика |
0.5 м° |
| 8 Управляющее напряжение |
Макс. 200 В |
Макс. 200 В |
| 9 Количество пинов |
Привод - 2
Датчик – 3 |
| 10 Корпус |
Стандарт: чистый Ti;
ULT (сверхнизкие температуры): BeCu |
| 11 Вес |
70 г |
70 г |
Низкотемпературные сканирующие пьезопозиционеры
|
Scanner16-xy |
Scanner16-z |
 Scanner25-xy |
| Серия |
16 мм |
25 мм |
| 1 Рабочие условия |
• Стандарт: 1.4 К ~ 400 К; 2e-7 мбар; 18 Тл
• Опция 1 - .ULT (сверхнизкие температуры), наименьшая возможная температура 30 мК;
• Опция 2 - .UHV (сверхвысокий вакуум), наилучшее разрежение 2E-11 мбар; |
| 2 Оси сканирования |
X, Y |
Z |
X, Y |
| 3 Габариты |
16*16*9 мм |
16*16*6 мм |
25*25*13.5 мм |
| 4 Диапазон перемещений |
30 * 30 мкм |
30 мкм |
55 * 55 мкм |
| 5 Макс. нагрузка |
100 г |
100 г |
200 г |
| 6 Линейная погрешность |
Типично ~ 0.1 % |
| 7 Повторяемость |
< 10 нм |
| 8 Управляющее напряжение |
Макс. 75 В при 300 К；Макс. 180 В при 4 К |
| 10 Разрешение |
0.5 нм |
0.5 нм |
0.8 нм |
| 11 Количество пинов |
4 |
2 |
4 |
| 12 Корпус |
Стандарт: чистый Ti;
ULT (сверхнизкие температуры): BeCu |
| 13 Вес |
8 г |
7 г |
23 г |
|
Scanner25-z |
Scanner55-xy |
Scanner55-z |
| Серия |
25 мм |
55 мм |
| 1 Рабочие условия |
• Стандарт: 1.4 К ~ 400 К; 2e-7 мбар; 18 Тл
• Опция 1 - .ULT (сверхнизкие температуры), наименьшая возможная температура 30 мК;
• Опция 2 - .UHV (сверхвысокий вакуум), наилучшее разрежение 2E-11 мбар; |
| 2 Оси сканирования |
X, Y |
Z |
X, Y |
| 3 Габариты |
25 * 25 * 12 мм |
55 * 55 * 15 мм |
55 * 55 * 16.5 мм |
| 4 Диапазон перемещений |
55 мкм |
120 * 120 мкм |
120 мкм |
| 5 Макс. нагрузка |
100 г |
100 г |
200 г |
| 6 Линейная погрешность |
Типично ~ 0.1 % |
| 7 Повторяемость |
< 10 нм |
| 8 Управляющее напряжение |
Макс. 75 В при 300 К; Макс. 180 В при 4 К |
| 10 Разрешение |
0.8 нм |
2 нм |
2 нм |
| 11 Оси сканирования |
2 |
4 |
2 |
| 12 Корпус |
Стандарт: чистый Ti;
ULT (сверхнизкие температуры): BeCu |
| 13 Вес |
20 г |
150 г |
100 г |
Контроллеры для низкотемпературных пьезопозиционеров
Низкотемпературный пьезоэлектрический контроллер движения MC - NewtonLT.06
Преимущества
- 6-канальный выход управления движением с замкнутым контуром
- Совместимость с низкотемпературными линейными, гониометрическими и поворотными пьезопозиционерами от компании MultiFields
- Максимальное напряжение возбуждения - 200 В; Максимальная частота - 10 кГц
- Возможность настройки ключевых параметров
- В комплект входит ПО управления LabVIEW Sub VI
- Дистанционное управление через USB / GPIB
Габаритный чертёж
Характеристики
*Все данные получены на проводах с сопротивлением 50 Ом. Рекомендуется использовать провода с сопротивлением ниже данного значения.
|
Motion Center - Newton.LT |
| 1 Совместимые пьезопозиционеры |
линейный, гониометрический, поворотный |
| 2 Режим управления |
Управление всеми каналами с замкнутым контуром |
| 3 Размер |
19” / 3 U |
| 4 Рабочее напряжение / мощность |
220 В AC / 60 Вт |
| 5 Удалённое управление |
Последовательный порт |
| 6 Выходные каналы |
6 каналов |
| 7 Макс. выходное напряжение |
-200 В ~ +200 В |
| 8 Диапазон задающей частоты |
1 ~ 10 кГц |
| 9 Мощность на канал |
Макс. 40 Вт |
| 10 Скорость нарастания напряжения |
2 кВ / мкс |
| 11 Заземление в выходной мощности |
Независимое заземление на 6 каналах |
| 12 Энкодер |
Резистивный энкодер |
| 13 Выходное напряжение датчика |
DC 2.5 В |
| 14 Разрешение напряжения считывания |
50 мкФ (18-бит) |
| 15 Разъёмы |
6 каналов |
| 16 Входное сопротивление |
10 кОм |
| 17 Заземление в выводе датчика |
Независимое заземление на 6 каналах |
| 18 Электрический разъём |
D-sub, 15 для каждого канала |
Низкотемпературный сканирующий контроллер движения MC - ArchimedesLT.03
Преимущества
- 3-х канальный контроллер сканирующего движения
- Совместимость с низкотемпературными линейными, гониометрическими и повортными пьезопозиционерами от компании MultiFields
- Поддержка внешнего аналогового управления
- В комплект входит ПО управления LabVIEW Sub VI
- Дистанционное управление через COM / USB / GPIB
Габаритный чертёж
Характеристики
|
Motion Center - Archimedes.LT |
| 1 Совместимые пьезопозиционеры |
Низкотемпературные сканирующие пьезопозиционеры от MultiFields |
| 2 Размер |
19” / 3 U |
| 3 Рабочее напряжение / мощность |
220 В AC / 60 Вт |
| 4 Удалённое управление |
Последовательный порт |
| 5 Выходные каналы |
3 канала |
| 6 Макс. выходное напряжение |
0 - 150 В |
| 7 Смещение сканирующего напряжения |
Программируемое смещение |
| 8 Скорость нарастания напряжения |
1000 В/мс |
| 9 Разрешение генерации выходного сигнала |
20 бит |
| 10 Шум на выходе |
Ниже 5 мВ |
| 11 Разъёмы |
BNC, 50 Ом |
| Пользовательское и аналоговое управление |
|
| 12 Постоянное напряжение |
5 - 5 В |
| 13 Выходной разъём |
BNC, 50 Ом |
| 14 Усиление |
15 |
Аксессуары для низкотемпературных пьезопозиционеров
|
Адаптерная пластина |
Гибкое тепловое соединение |
Комплект инструментов |
| Категория |
Коммутационная |
Вертикальная |
Установочная |
Пиновая |
FTC.**.*** |
PM.LT.ToolBox.Basic |
PM.LT.ToolBox.Pro |
| Применение |
Для установки позиционера перекрестно с позиционерами разных серий. |
Для установки позиционера с вертикальной ориентацией |
Для непосредственной установки на оптический стол |
Для непосредственной установки на оптический стол |
Для сохранения низкой температуры образца при движении пьезоэлектрического позиционера в вакууме |
Базовая версия |
Версия Pro |
