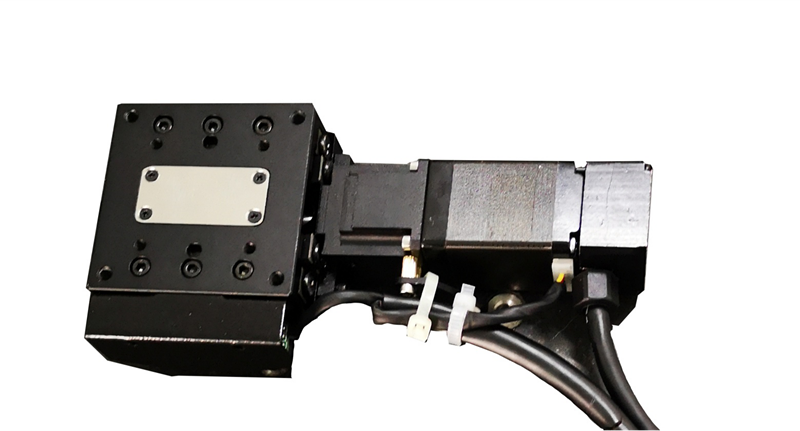

Шаговый двигатель, обеспечивающий автоматическую регулировку наклона и управление.
Шариковинтовая передача тонкой шлифовки. Центральное расположение винта для экономии места.
Дугообразная направляющая для плавного вращения, встроенное основание обеспечивает повышенную устойчивость.
Высококачественная эластичная муфта для обеспечения гибкого соединения и исключения обратного потока воздуха.
Фотоэлектрические концевые выключатели с левой и правой стороны эффективно защищают устройства, а также обеспечивают фиксацию в нулевом положении.
Парная конструкция позволяет собрать двухмерную моторизованную поворотную подвижку или использовать их по отдельности. Два радиуса вращения позволяют осуществлять перекрестное вращение вокруг общей точки.
Платы концевых выключателей и нулевого положения могут быть установлены слева и справа.
Стандартные монтажные отверстия подходят для сборки многоосевых моторизованных подвижек.
Возможно оснащение серводвигателем для повышения скорости и точности.

Характеристики

Модель	01GS60RC-75	01GS60RC-100
Размер (мм)	60×60
Диапазон регулировки	±5°	±4°
Шаг вина (мм)	1	1
Закручивание	＜3 мкм
Разрешение (8 секций)	0.000442°	0.0003378°
Повторяемость	＜5 мкм
Скорость	6°/с	5°/с
Шаговый мотор	28BYG250C 2х фазный
Нагрузка	8 кг	8 кг
Масса	0.8 кг	0.8 кг

C．Инструкция по подключению (разъем DB9)

DB9 pin	Сигнал	соединения моторизованных подвижек	Цвет провода
1	Переключатель нулевого положения	Положение нулевого переключателя, положительный полюс фоточувствительной трубки	Белый
2	Нижний концевой выключатель	Рядом с положительным полюсом фотоэлемента выключателя двигателя	красный
3	верхний концевой выключатель	Далеко от положительного полюса фотоэлемента выключателя двигателя	синий
4	отрицательный полюс источника питания фотоэлектрического выключателя	Три отрицательных полюса фотоэлектрического выключателя	чёрный
5	Положительный полюс источника питания фотоэлектрического выключателя	Выключатель светодиодной трубки, положительный полюс (с DC12V на DC24V)	жёлтый
6	Шаговый двигатель, фаза A, положительный полюс	A＋	красный
7	Шаговый двигатель, фаза А, отрицательный полюс	A－	синий
8	Шаговый двигатель, фаза B, положительный полюс	B＋	чёрный
9	Шаговый двигатель, фаза B, отрицательный полюс	B－	зелёный

D．Схема подключения энкодера (опционально)

1 GND	чёрный	5 A+	синий
2 A-	Тёмно-синий	6 B+	зелёный
3 B-	Тёмно-зелёный	7 Z+	жёлтый
4 Z-	Тёмно-жёлтый	8 5V	красный

10 000 импульсов на цикл энкодера
E．Параметры шагового двигателя
Модель: 28HB31F095M, угол шага: 1,8°, фаза: 2, напряжение: 2.66 В, ток: 0.95 А;

сопротивление: 2.8 Ом, индуктивность: 2.3 мГн, статический момент: 6 Нсм

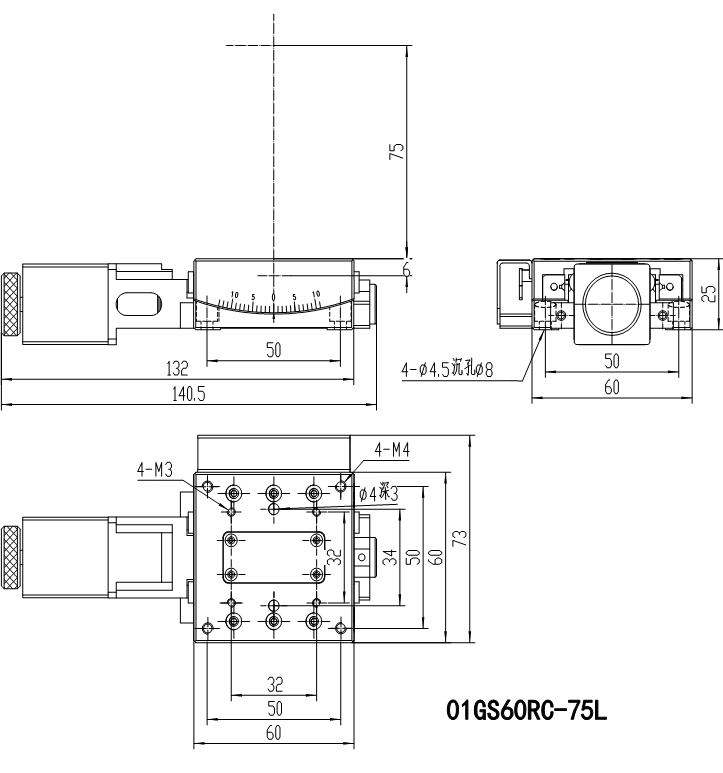

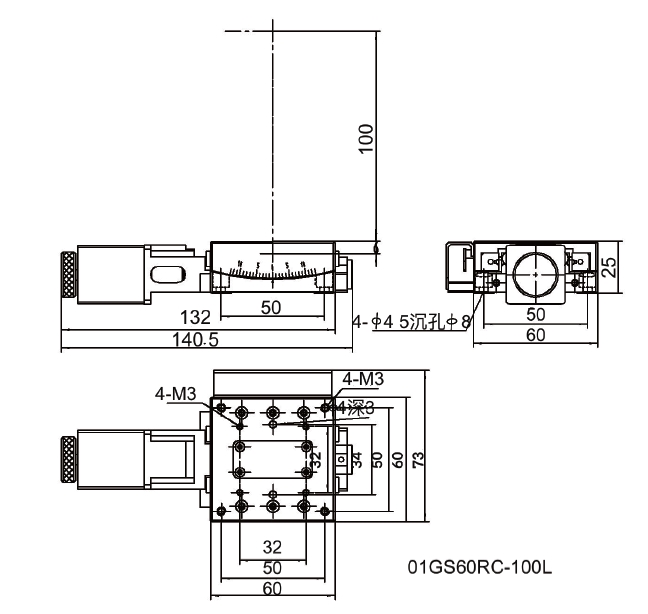

Чертежи
