Описание

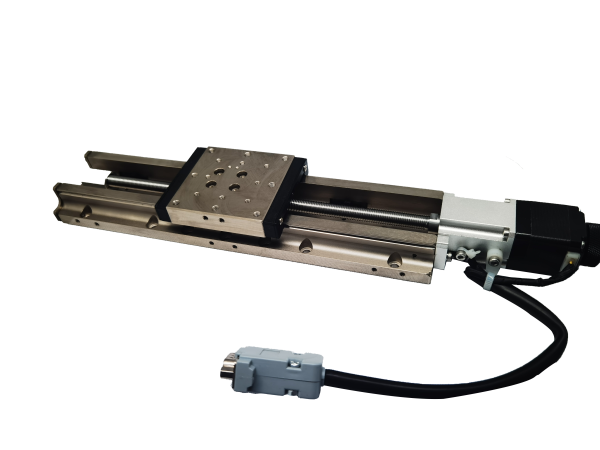

Эта линейная подвижка изготовлена из закаленной нержавеющей стали с покрытием из химически осажденного никеля, обеспечивающее высокую жесткость и антикоррозионные свойства. Направляющие пазы выточены непосредственно на основной конструкции, что обеспечивает высокую точность перемещения и плоскостность верхней и нижней частей. Среди особенностей: встроенные концевые и нулевые датчики, компактные размеры, пригодность для высокоточного позиционирования, диапазон перемещения в 100–300 мм.
Характеристики
| Модель | 01TS100R-60 | 01TS150R-60 | 01TS200R-60 | 01TS300R-60 |
| Дистанция перемещения (мм) | 100 | 150 | 200 | 300 |
| Размер (мм) | 60×60 | |||
| Линейная направляющая | Шаровая | |||
| Тип привода | Шарико-винтовой | |||
| Винтовой вывод | 1 | |||
| Разрешение (мм) | 0.000625 | |||
| Макс. скорость (мм/сс) | 4 | |||
| Повторяемость (мкм) | ±0.5 | |||
| Прямолинейность (мкм) | 5 | 7 | ||
| Макс. нагрузка (кг) | 12 | |||
| Обработка поверхности | Химическое никелирование | |||
| Масса (кг) | 1.4 | 1.8 | 2 | 2.2 |
| Шаговый мотор | 28BYH250B (1.8°) |
| Кабельный разъём | DB9 |
| Датчик предела | RPI-221 (ROHM) |
| Нулевой датчик | RPI-221 (ROHM) |
| Входное напряжение датчика | DC12～24В |
| Выходное напряжение датчика | DC12～24В |
| Выход датчика | NPN |

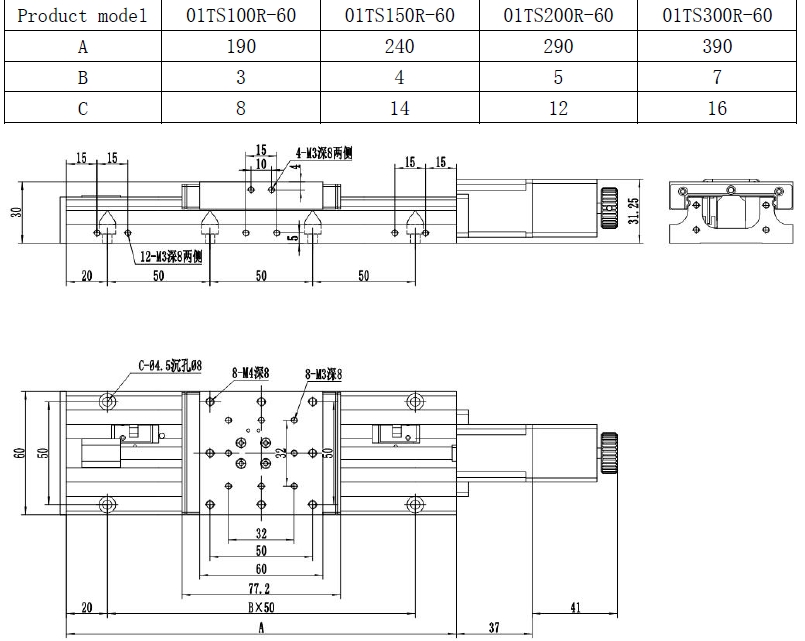

Чертежи
