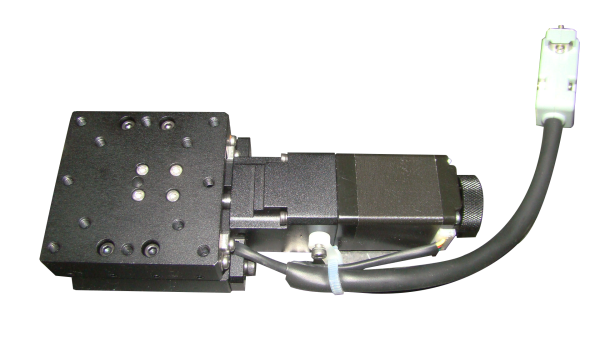

Высокоточные моторизованные поступательные подвижки 01TS15RV-40/01TS20RV-60/01TS30RV-80/01TS50RV-80100/01TS75RV-90125

Печать страницы

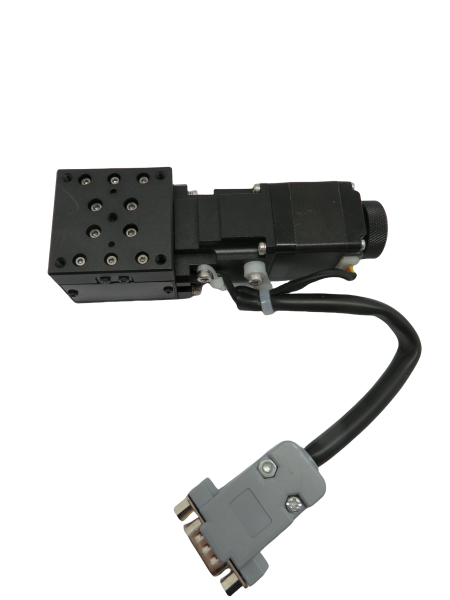

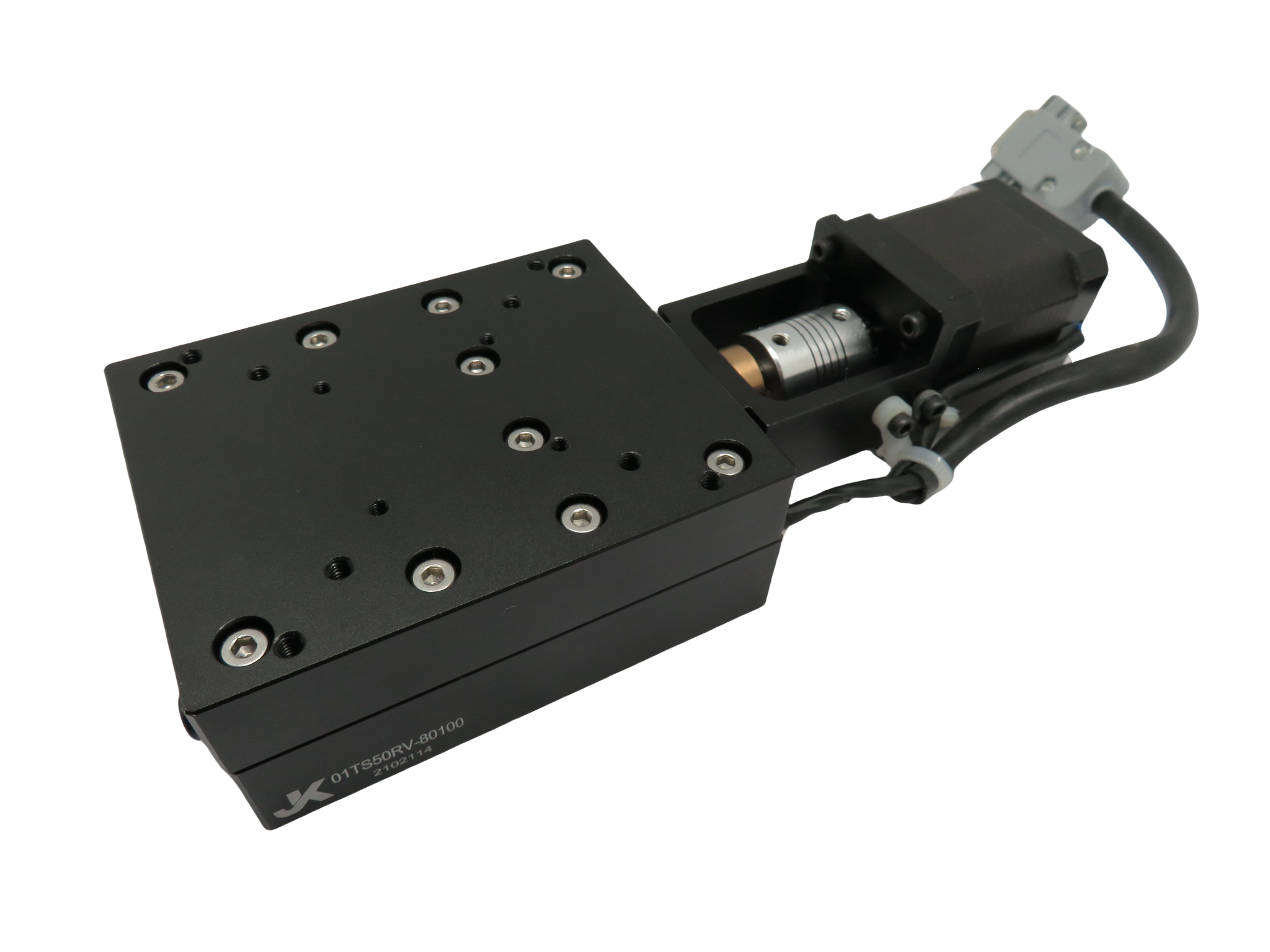

Mini photo
Mini photo
Mini photo
Качественные и многофункциональные  моторизированные линейные подвижки.

Производитель

JK stage

Документация
  • Возникли вопросы?

Описание

  • Привод с шаговым двигателем, автоматическая регулировка.
  • Высокоточный шариковый винт с высоким разрешением.
  • Пара поперечных роликовых высокоточных направляющих, компактная конструкция, стабильная работа.
  • Пригодность для научных исследований и промышленности, может состоять из двухмерных и трехмерных регулировочных платформ.

Характеристики

Модель 01TS15RV -40 01TS20RV-60 01TS30RV-80 01TS50RV-80100 01TS75RV-80125
Шаг 15 мм 20 мм 30 мм 50 мм 75 мм
Размер 40×40 мм 60×60 мм 80×80 мм 80×100 мм 80×125 мм
Направляющая Поперечная роликовая
Длина направляющей 1 мм
Разрешение (8 секций) 0.000625 мм
Макс. скорость 4 мм/с
Повторяемость ≤0.001 мм ≤0.002 мм
Прямолинейность ≤0.002 мм ≤0.003 мм
Параллелизм ≤0.002 мм ≤0.003 мм
Холостой возврат ≤0.001 мм ≤0.001 мм
Вертикальный размах (вверх-вниз) ≤25″ ≤30″
Горизонтальный размах (влево-вправо) ≤20″ ≤25″
Макс. нагрузка 5 кг 8 кг 16 кг 20 кг 25 кг
Масса 0.4 кг 0.6 кг 1.2 кг 1.4 кг 1.6 кг

Модель 01TS15RV -40/01TS20RV-60 01TS30RV-80/01TS50RV-80100/01TS75RV-80125
Шаговый мотор 28BYH250B (1.8°) 42BYG250B (1.8°)
Кабельный разъём DB9
Датчик предела ITR20403 (EVERLIGHT) (2 pcs)
Нулевой датчик ITR20403 (EVERLIGHT) (in the middle of the stroke)
Входное напряжение датчика DC12V~DC24V
Выходное напряжение датчика DC12V~DC24V
Выход датчика Открытый коллектор NPN

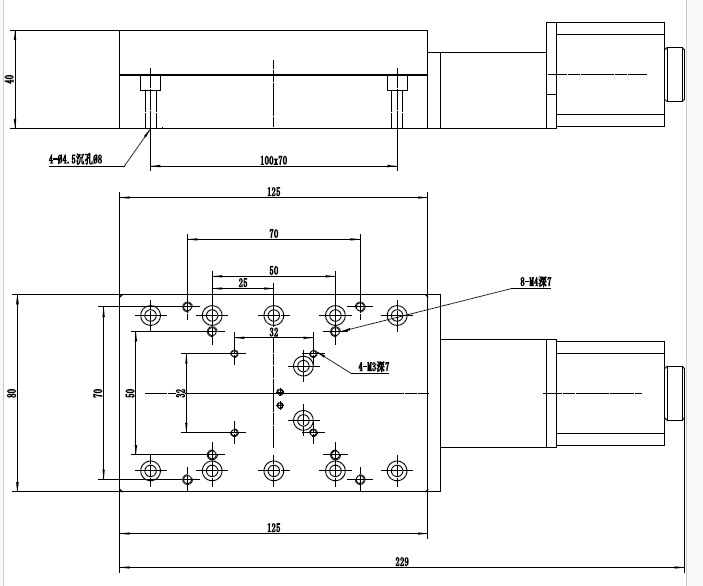

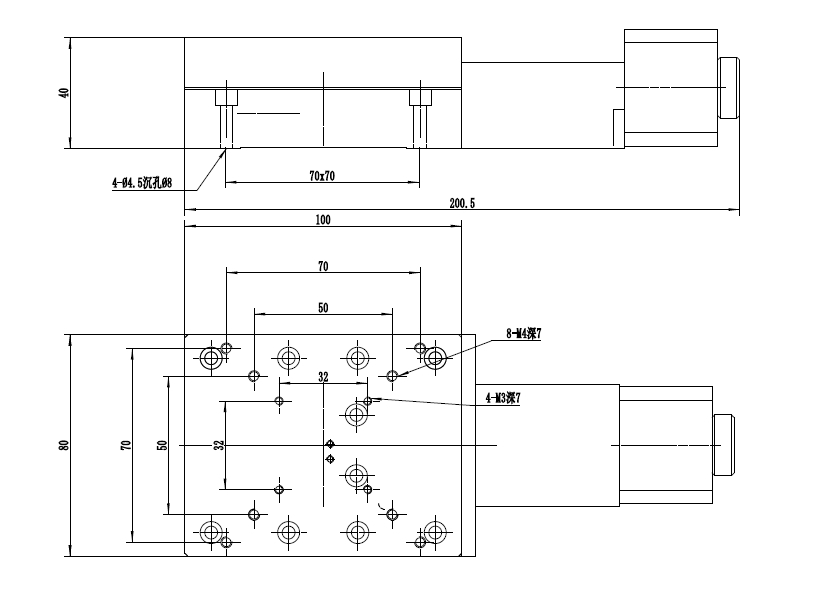

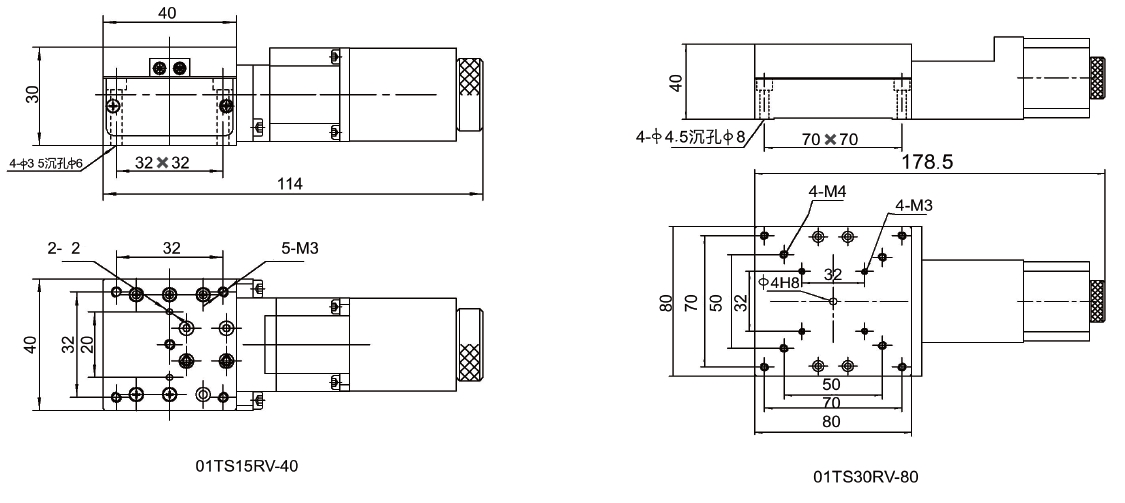

Чертежи
