Описание
Конфокальная рамановская микроскопия (CRM) объединяет техники рамановской спектроскопиии конфокальной микроскопии. Этот высокотехнологичный аналитический прибор позволяет получить рамановский спектр от образцов с помощью комбинационного рассеивания, при этом, благодаря конфокальной системе, сохраняя высокое пространственное разрешение изображений.

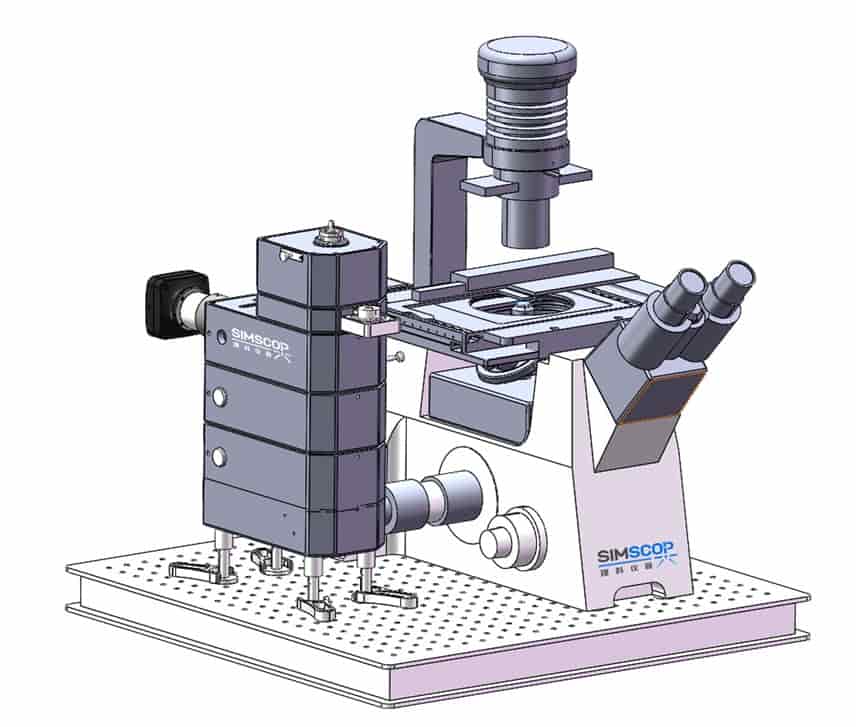

Серия рамановских микроскопов от SIMSCOP отличается удобной модульной конструкцией, имеющей множество разнообразных внешних интерфейсов. Благодаря установке различных модулей, система способна достичь полной многофункциональности и гибкости. Помимо получения рамановского спектра и качественных изображений, система также поддерживает получение трёхмерного конфокального изображения, благодаря конфокальному модулю от компании SIMSCOP. Дополнительно возможно подключение внешних источников лазерного излучения, спектрометров и различных столиков для образцов, в соответствии с требованиями экспериментов.
Ключевые преимущества
- Прямое и инвертированное исполнение микроскопа для различных нужд.
- Многоволновые лазеры: длины волн 405, 532, 638, 785, и 1064 нм.
- Модульная конструкция: разъёмы для внешних лазеров и спектрометров, расширяемость.
- Настраиваемые столики для образцов: для столиков растяжения, высокотемпературных и криостоликов, и вакуумных столиков.
- Автоматические и ручные столики: высокая точность для различных конфигураций.
- Поддержка несоосных оптических измерений: расширение измерительных опций и гибкости.
Высокая гибкость и множество режимов микроскопии
- Поддержка широкопольной рамановский визуализации
- Поддержка визуализации конфокальной рамановской микроскопии
- Поддержка многоканальной широкопольной флуоресцентной микроскопии
- Поддержка многоканальной фотолюминесцентной микроскопии
Сфера применения
- Биология и медицина,
- Материаловедение,
- Графеновые и углеродные нанотрубки,
- Наноматериалы,
- Катализаторы,
- Полупроводники,
- Анализ технологического загрязнения,
- Контроль качества в фармацевтике.
Функции ПО
1. ПО для получения конфокальных рамановских изображений
- Поддержка управления в реальном времени и синхронизации аппаратных устройств: моторизированных столиков, лазеров, камер и спектрометров.
- Гибкая настройка параметров рамановской спектроскопии: времени экспозиции, усреднения и диапазона длин волн, для различных экспериментальных нужд.
2. Функции конфокального 3D сканирования и рамановского картирования
- Возможность регулирования пользователем диапазона сканирования и установки точек на плоскости XY для автоматического сканирования с помощью моторизировнных столиков.
- Запись рамановских спектральных данных на каждой точке, поддержка выбора рамановских пиков для создания трёхмерных рамановских характеристик, что упрощает анализ и сравнение образцов.
- Поддержка точечной, линейной и зональной 3D томографии, а также сшивки 3D изображений.
- Интуитивный дисплей для отображения 3D видео и рамановского спектра, наглядно отображающий структурные и химические свойства образцов.
3. Профессиональное ПО для сбора и обработки данных рамановской спектроскопии
- Все функции управления системой, сбора и обработки данных: сопоставление пиков комбинационного рассеяния, автоматическая коррекция фона флуоресценции, автоматическая настройка выдержки, усреднения, шумоподавления и фильтрации.
- Поддержка расширенных функций анализа, таких как измерения полувысоты и интеграции сигнала, что обеспечивает комплексные решения для обработки данных.
4. Поддержка сторонних спектрометров
- ПО поддерживает установку сторонних спетрометров, что упрощает модернизацию микроскопа.
Подробные характеристики
| Модель |
SIMSCOP-RAMAN-S1 |
SIMSCOP-RAMAN-S2 |
| Лазер |
Одноканальный:
532, 638, 785 нм (опционально)
Мощность: 100 мВт, Ширина линии: 0.003 нм, Стабильность мощности: 1% |
Многоканальный: до 5 каналов
405, 532, 638, 785, 1064 нм
Мощность: 100 мВт, Ширина линии: 0.001 нм, Стабильность мощности: 1%
Поддержка ближнего ИК спектра |
| Совместимые спектрометры |
Оптоволоконные спектрометры / Сторонние спектрографы монохроматоры (Horiba, Andor, и т.д.) |
| Разрешение спектра |
Оптоволоконные спектрометры: ≤4 см⁻¹ / Сторонние спектрографы монохроматоры: ≤1.23 см⁻¹ |
| Диапазон спектра |
50 – 15,000 см⁻¹ (настраиваемо) |
| Опции волоконного спектрометрического датчика |
Опция 1: M Series - Hamamatsu S10420 |
Охлаждаемый сенсор с задней подсветкой 2048 x 64 пикселей |
| Опция 2: MC Series - Hamamatsu S7031-1006S |
Охлаждаемый сенсор CCD с задней подсветкой 1044 x 64 пикселей |
| Опция 3: HiNA Series - E2V |
Охлаждаемый -70°Cсенсор CCD с задней подсветкой 2000 x 264 пикселей. Темновой ток <0.001 e⁻/пикс./сек. |
| Широкопольная камера |
CMOS камера с задней подсветкой
15 кадр/сек при 5440 x 3648; 50 кадр/сек при 2736 x 1824; 60 кадр/сек при 1824 x 1216 |
| Конфокальный режим |
Ручная регулировка апертуры |
Бесступенчатая автоматическая регулировка апертуры |
| Разрешение конфокальных изображений |
~200 нм при 100x объектива |
| Размер пятна |
~1 мкм при 50x |
| Столик для образца |
XY электрический (ручная опция),
Z ручной (с возможностью модернизации до электрического),
Повторяемость позиционирования: ±0.25 мкм |
XYZ электрический, Повторяемость позиционирования: ±0.25 мкм |
| Дистанция перемещения |
XY: 50*50 мм, Z: 150 мм (возможна настройка) |
| Максимальная нагрузка |
10 Кг |
| Совместимость со столиками для образца |
Система совместима со стандартными столиками растяжения, высокотемпературными и криостоликами, и вакуумными столиками |
| Совместимость с микроскопами |
Совместимость с прямыми и инвертированными микроскопами |
| Объективы (опционально) |
10X Объектив для дальнего рабочего расстояния NA: ≥0.25; WD: ≥30 мм; Разрешение: ≤1 мкм
20X Объектив для дальнего рабочего расстояния NA: ≥0.40; WD: ≥20 мм; Разрешение: ≤0.80 мкм
50X Объектив для дальнего рабочего расстояния NA: ≥0.50; WD: ≥10 мм; Разрешение: ≤0.60 мкм |
| ПО |
Стандартные функции |
Расширенные функции
1. Автофокус по оси Z
2. Конфокальная адаптивная апертура
3. Визуализация 3D сканирования
4. Расширенный анализ данных спектроскопирования |
Доступные модели
SIMSCOP Raman S1
Одноканальный лазер, длины волн: 532/638/785 нм (опционально), Мощность лазера: 100 мВт, Шаг развёртки: 0.003 нм, Типичный рамановский диапазон: 150~3200 см-1, Разрешение: ~200 нм с 100x объективом, ручная регулировка апертуры, размер одномодового пятна: ~1 мкм при 50x, Совместим с прямыми и инвертированными микроскопами, а также со стандартными развёртываемыми, высоко- / низкотемпературными и вакуумными столиками.
SIMSCOP Raman S2
Многоканальный лазер (до 5 каналов), длины волн: 405/532/638/785/1064 нм (опционально), Мощность лазера: 100 мВт, Шаг развёртки: 0.001 нм, Поддержка ближнего ИК спектра, Типичный рамановский диапазон: 150~3200 см-1, Разрешение: ~200 нм с 100x объективом, бесступенчатая автоматическая регулировка апертуры, размер многомодового пятна: ~1 мкм при 50x, Совместим с прямыми и инвертированными микроскопами, а также со стандартными развёртываемыми, высоко- / низкотемпературными и вакуумными столиками.
